チェーンソーの効率、安全性、速度は主にパワーヘッドによって決まるのではなく、切断アタッチメントと木材繊維の間の正確な機械的相互作用によって決まります。オペレーターは、チェーン機構の根本的な誤解により、機器の摩耗の加速、過剰な燃料消費、キックバックのリスクの増大を頻繁に経験します。互換性のないプロファイルを選択したり、構造ジオメトリの維持に失敗すると、操作上の障害が発生します。
チェーンソーチェーン の正確な構造 と切断の物理的性質を理解することは、交換オプションを評価するための前提条件です。このガイドでは、チェーンのコンポーネント、切断原理、および特定の運用上の要求に適切なプロファイルを適合させるために必要な技術的基準を分解します。

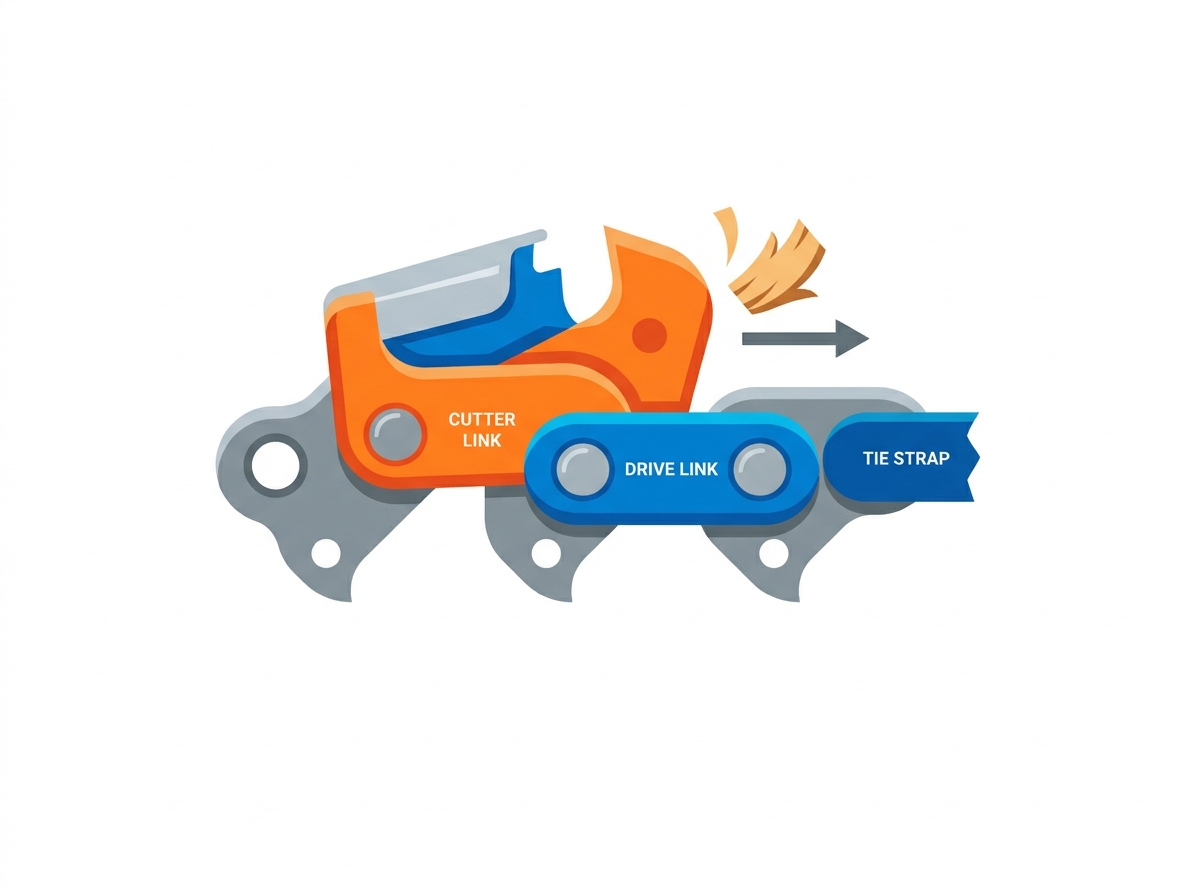

解剖学が機能を決定する: チェーンソー チェーンは、カッター、ドライブ リンク、タイ ストラップなどの特殊なコンポーネントが連続したループであり、木の繊維を切断して配線するために連携して機能します。
チッパートゥースの原則: チェーンは鋸ではありません。彼らは彫刻刀を使います。デプスゲージで食い込みを調整し、コーナー・天板・側板で木くずを切断・持ち上げます。
プロファイルのトレードオフ: フルチゼル チェーンは、きれいな木材で最大の切断速度を提供しますが、セミチゼル チェーンは、汚れや研磨状態での耐久性を高めるために生の速度を犠牲にします。
厳密な互換性指標: 交換用チェーンを評価するには、ピッチ、ゲージ、ドライブリンク数という 3 つの譲れない指標を正確に遵守する必要があります。
バーとシャーシの関係: きれいで適切に一致したガイドバーの溝は、真っ直ぐでバインドのない切断を保証するためにチェーンの鋭さと同じくらい重要です。
目次
チェーンの状態や適合性を評価するには、オペレーターはまず構造の完全性、物理的形状、および個々の部品の目的を理解する必要があります。チェーンは単一のブレードではなく、特定の機械的タスクを実行するように設計された個別の要素の複雑なアセンブリです。を検査すると チェーンソー チェーン、高度に設計された切断システムが見られることになります。
カッターはチェーンの主要な作動要素です。これは小型ノミとして機能し、パスごとに材料を除去します。上部プレートは木材繊維の底部を切断し、切断幅を確立します。同時に、サイドプレートが木材繊維の側面を切断し、木材本体からチップを分離します。現場オペレータは、トッププレートが損傷すると切断効率が 50% 以上低下することを知っています。
天板と側板が交わる交差点はカッティングコーナーまたはワーキングコーナーと呼ばれます。これは歯の最も鋭い部分であり、切断が開始されます。カッター本体は歯元を介してシャーシ上に配置され、ヒールとトゥに分かれており、動作中の物理的衝撃を吸収して分散します。最後に、食道 (トップ プレートの下の湾曲したスペース) が切断された切りくずを捕らえ、丸め、切り口から取り除きます。ガレットに樹脂や破片が詰まっていると、切りくずを取り除くことができず、ソーが動かなくなってしまいます。
カッターの直前にある深さゲージ (歴史的にはレーカーまたはドラッグと呼ばれていました) は、カッターがどれだけの木材を除去できるかを指示します。トッププレートと深さゲージの間の垂直距離は、深さゲージ設定として知られています。この正確なクリアランスによって、除去される木材チップの正確な厚さが決まります。この設定が間違っていると、カッターが木材に噛み付かないか、激しく噛み込みすぎて、重大な操作上の危険が生じます。多くのオペレータは、より速く切断しようとして、誤って深さゲージを低くしすぎますが、その結果、激しい振動が発生し、エンジンが停止するだけです。
ドライブ リンクは、ドライブ スプロケットと直接噛み合うチェーンの下部コンポーネントです。ガイドバーの周りでチェーンを推進し、バーの溝からゴミを取り除くのに役立ちます。高速回転時の不安定を防ぐために、ドライブ リンクのタングはガイド バーのスロット幅と正確に一致する必要があります。ドライブリンクタングが摩耗すると、チェーンが飛んだり脱輪したりする原因になります。
タイストラップは、カッターとドライブリンクを結合する接続プレートとして機能します。これらは連続した安定したシャーシを形成し、分離することなく極度の張力や回転力に耐える必要があります。工場で紡がれたリベットにより、これらのタイストラップが重荷重下でもアセンブリを確実に保持します。
リベットはアセンブリ全体を固定します。チェーンがバーノーズやドライブスプロケットの周りで曲がるとき、高い機械的負荷と一定の摩擦に耐えます。リベットの摩耗と座面の劣化はチェーンの伸びにつながります。リベットが摩耗すると、リンク間の物理的な距離が増加し、不安定になり、張力保持力が低下し、最終的にはシャーシが故障する原因になります。潤滑はリベットの早期摩耗を防ぐ唯一の方法です。
機械設計が切断効率、安全性、オペレータのフィードバックにどのように反映されるかを理解するには、切断のマイクロメカニクスを調べる必要があります。チェーンソーは従来のハンドソーのように動作しません。チッパートゥースの原理を利用しています。基本的には、木の表面を高速で何十もの小さなブロック平面で走らせることになります。
カッターが木材に進入すると、作業コーナーとサイドプレートが繊維を切断します。トッププレートの角度のある形状が切りくずを持ち上げて切り溝から外に送り出します。カーフは、左手と右手のカッターによって交互に除去される木材材料の物理的な溝またはスロットです。効率的な配線により、パワーヘッドが停止して摩擦が増加するカーフの詰まりを防ぎます。広葉樹は繊維を切断するためにより大きな力を必要としますが、針葉樹はより大きなチップを生成するため、効率的な配線が必要になります。
デプスゲージのクリアランスの物理学は、カットの積極性を直接制御します。デプスゲージが高すぎるとチェーンが木材に食い込まず、オペレーターはバーを強く押す必要があります。逆に、デプスゲージが低すぎると、攻撃的な噛みつきが発生します。これにより、パワーヘッドが引き抜くことができる以上にカッターが木材を掴むため、極度の振動、チェーンの失速、キックバックの高いリスクが発生します。安全な操作のためには、工場出荷時の深さゲージ設定を維持することは交渉の余地がありません。
木材の破片を目視検査することで、チェーンの状態に関するフィードバックが即座に得られます。健康で適切に研がれたチェーンは、大きくてきれいで均一な木の削りくずを生成し、ガイドバーから落ちます。細かいおがくずは、トッププレートの鈍さ、切断角の損傷、または不適切なヤスリ角度の主な診断指標です。のこぎりから切りくずではなく粉塵が発生する場合、カッターは木材を切断するのではなく、研磨していることになります。この研削により大量の熱が発生し、ガイド バーのレールがすぐに破損してしまいます。
生産性を最大化し、ダウンタイムを最小限に抑えるには、チェーンのカッタープロファイルを動作環境、木材の種類、ユーザーの専門知識に適合させることが重要です。ジョブに間違ったプロファイルを使用すると、パフォーマンスの低下が保証されます。
フルチゼル チェーンは、鋭い 90 度の切断コーナーを持つ四角い角の歯を備えています。これらは、きれいな緑色の針葉樹および広葉樹において最大の切断速度と効率を提供します。ただし、この積極的なプロファイルには欠点もあります。フルチゼルカッターは、土、泥、または研磨された樹皮にさらされると急速に鈍くなります。また、キックバックのリスクも高く、正方形の形状を維持するには正確な研磨技術と正確なファイルの位置合わせが必要です。きれいな木材を扱うプロの伐採者は、その比類のないスピードのためにフルチゼルを好みます。
セミチゼルチェーンは角の丸い歯を採用しています。フルチゼルタイプよりも切断が約 10 ～ 15% 遅くなりますが、汚れた木材、凍結した木材、または乾燥した木材を切断する場合、切れ味が大幅に長く維持されます。丸みを帯びた作業コーナーは手作業での研磨プロセスに非常に耐えられるため、セミチゼルは開墾、薪の加工、および自然のままの木材が保証できない環境に最適です。地面近くで切断したり、横滑りした丸太を切断したりする場合は、セミチゼルが正しい選択です。
薄型チェーンは、軽量の消費者グレードの鋸や樹木医向けに設計されています。カッターの高さが低くなったことで、チェーン全体の重量と所要動力が軽減され、小型のエンジンでも高い RPM を維持できるようになります。スキップトゥースまたはセミスキップチェーンは、カッターの数が少ないため、歯と歯の間により多くのスペースができます。これらは、長いガイド バー (通常 24 インチ以上) について評価され、同時に木材に噛み合う歯の数を減らすことで切りくずクリアランスを改善し、大きな木材のパワーヘッド RPM を維持します。
安全、機能的、信頼性の高い調達には、技術仕様を厳密に遵守する必要があります。推測でチェーンを選択すると、機器が損傷し、重大な安全上の危険が生じます。チェーンをソーとバーに完全に合わせる必要があります。
ピッチは、3 つの連続するリベット間の距離を 2 で割ったものとして定義されます。これにより、チェーン全体のサイズと電力要件が決まります (一般的なサイズには 1/4 インチ、0.325 インチ、3/8 インチ、および 0.404 インチが含まれます)。ゲージとは、ドライブ リンクがガイド バーの溝に収まる部分の厚さです (一般的なサイズには .050"、0.058"、および 0.063" が含まれます)。
仕様 | 意味 | 一般的な測定 | 運用への影響 |
|---|---|---|---|
ピッチ | 3 つのリベット間の距離を 2 で割った値 | 1/4インチ、.325インチ、3/8インチ、.404インチ | チェーンのサイズとスプロケットの互換性を決定します。 |
ゲージ | ドライブリンクタングの厚さ | .043"、.050"、.058"、.063" | ガイドバーの溝内に適切にフィットします。 |
ドライブリンク数 | ドライブリンクの総数 | さまざま (例: 60、72、84) | 連続ループの正確な長さを指定します。 |
ドライブリンクのゲージをガイドバーの溝に正確に合わせることで、切断中にチェーンが横に傾く傾向である「スロップ」を防ぎます。バーの溝が摩耗したりゲージが一致しないとチェーンが傾き、切断が曲がったり非効率になったり、バーレールの摩耗が加速して不均一になったりします。ドライブリンクは自由にスライドする必要がありますが、溝内で完全に垂直に立っている必要があります。チェーンがバーに収まっているときにチェーンが左右に過度に揺れる場合は、バーが摩耗しているか、ゲージが間違っています。
巻尺でバーの物理的な長さを測定することは、交換用チェーンを購入する際には不正確です。記載されている長さが同じでも、ガイド バーのプロファイルやスプロケット ノーズ寸法が異なる場合があります。正確なサイズを確保するには、オペレーターはガイド バーに直接刻印されているドライブ リンク数 (DL) を見つけて使用するか、古いチェーンのドライブ リンクを数える必要があります。
チェーンは、キックバックの可能性によって分類されます。標準チェーン (プロ用のイエローラベルが付いていることが多い) には積極的な反キックバック機能がなく、ボアカットなどの特殊な技術が可能です。低キックバック チェーン (消費者向けグリーン ラベル) には、バンパー ドライブ リンクや傾斜深さゲージなどの機械的追加機能が組み込まれています。これらの機能により、バーノーズの上部四分円を丸める際にカッティングコーナーが木材を掴みすぎるのを物理的に防ぎ、プランジカッティング能力を犠牲にしてキックバックのリスクを大幅に軽減します。
たとえ最高品質のチェーンであっても、メンテナンスが不十分であれば故障します。運用上のトレードオフを理解することで、早期の摩耗や機器の損傷を防ぐことができます。定期的なメンテナンスはオプションではありません。それは安全性とパフォーマンスに対する厳格な要件です。
チェーンの張力は常に監視する必要があります。チェーンが緩んでいると簡単に脱線し、オペレーターの安全に重大な危険をもたらします。逆に、チェーンを締めすぎると、ガイド バーのレールが焼け、シャーシが早期に伸びて、パワーヘッドのクランク ベアリングが損傷します。コールド チェーンで「スナップ テスト」を実行します。チェーンをバーの底から引き下げて放します。ドライブリンクはバーの溝内に完全に留まり、手でバーの周りを自由に動かせるようにする必要があります。
チェーンを適切に張るには、次の手順に従ってください。
バーナットを少し緩めると、ガイドバーが上下に移動できるようになります。
ガイドバーのノーズを持ち上げて、上向きの位置に保持します。
ドライブリンクがバーの下部レールにちょうど接触するまで、テンションネジを回します。
スナップテストを実行して、スムーズな動きを確認します。
バーノーズを持ち上げたまま、バーナットをしっかりと締めます。
間違った丸ヤスリの直径を使用したり、工場出荷時のトッププレートの角度を変更したりすると、カッターの形状が損なわれ、切断性能が損なわれます。ファイルガイドを利用し、正しいファイル直径とチェーンピッチを一致させ、メーカー指定の角度 (通常は 25 ～ 30 度) を厳守することで、このリスクを軽減できます。適切なヤスリを使用して数回正確にストロークすると、不適切なツールを使用して積極的にヤスリをかけるよりもはるかに良い結果が得られます。常にカッターの内側から外側に向かってヤスリをかけます。
摩擦は鋼の性質を破壊します。バーとチェーンのオイルが十分にない状態で操作すると、カッターが過熱し、硬化した刃先が失われて、最終的にはガイド バーに融着します。鋸に燃料を補給するたびにオイルリザーバーが満たされていることを確認し、激しい切断を開始する前に、鋸がきれいな表面にオイルの軽い霧を投げているかどうかを定期的に確認してください。オイラーが故障した場合は、ただちに切削を中止し、ガイド バーのオイル ポートを掃除してください。
チェーンソー チェーンを最良の状態に保つには、正しいチェーン タイプを選択し、適切な張力を維持し、推奨される研ぎと注油の手順に従うことから始まります。適切に適合し、適切にメンテナンスされたチェーンは、より安全な操作、よりきれいな切断、より長い耐用年数を実現します。
Zhejiang TriLink Huihuang は、チェーンソーチェーン、ガイドバー、林業切断ソリューションを専門とする専門メーカーです。高度な生産技術、厳格な品質管理、包括的な OEM/ODM 能力により、同社は世界中の林業専門家、販売代理店、屋外動力機器ブランドから信頼される高品質の製品を提供しています。
交換用チェーンを購入する前に、正確なピッチ、ゲージ、ドライブ リンク数を確認してください。
チェーンのスロップを引き起こす可能性のある過度の摩耗や不均一なレールがないか、ガイドバーの溝を点検してください。
適切なガイドを使用して厳密なヤスリ角度を維持し、定期的な研磨中に深さゲージの設定を決して無視しないでください。
脱線やベアリングの損傷を防ぐために、すべての運転シフトの前にコールドテンションチェックを実行してください。
A: 研ぐ頻度は切削環境によって異なります。きれいな木材では、燃料を補給するたびに簡単なタッチアップを行うだけで、最高の効率が維持されます。土、岩、金属に当たった場合は、すぐに刃の角が損なわれるため、すぐに止めて研ぐ必要があります。
A: いいえ。チェーンのピッチは、ドライブ スプロケットとガイド バーのノーズ スプロケットのピッチと完全に一致する必要があります。ピッチを混合すると、駆動システムに重大な損傷を与え、チェーンの破損や脱線の原因となります。
A: 曲がったカットは通常、不均一な研ぎ（一方の側のカッターがもう一方の側よりも長い、または鋭利である）、不均一なヤスリ深さゲージ、または磨耗したガイド バー レールによってチェーンが溝内で横に傾くことによって発生します。
A: フルチゼルは鋭くて四角い切断角を備えており、きれいな木材では最大の速度を発揮しますが、汚れている場合はすぐに鈍くなります。セミチゼルは角が丸くなっており、切断速度は若干遅くなりますが、磨耗したり汚れた状態でも刃を長く維持できます。
A: 細かいおがくずは、カッターが鈍くなっているか、切断コーナーが損傷しているか、または深さゲージの設定が高すぎることを示しています。鋭く、適切に構成されたチェーンは、大きくて均一な木の削りくずを引き込むはずです。
