チェーンソーのパワーヘッドは、ガイドバーに正しいチェーンが取り付けられていないと基本的に役に立ちません。最高時速60マイルに達する速度で回転するチェーンは、木材との主な接触点として機能します。これは、切断効率、全体的な安全性、および機器の寿命に影響します。間違ったチェーンを使用すると、パフォーマンスの低下、ガイドバーへの重大な損傷、または危険なキックバック現象が発生する可能性があります。
チェーンソーチェーンの 交換またはアップグレードを選択するには、 互換性のない仕様の厳密なマトリックスをナビゲートする必要があります。特定の木材の状態に合わせてカッターのプロファイルのバランスをとり、チェーンをパワーヘッドのタイプに合わせて、自分のオペレーターの経験レベルを考慮する必要があります。ピッチ、ゲージ、またはドライブリンクの不一致は、チェーンが適合しない、または安全に機能しないことを意味します。
このガイドでは、チェーンソー チェーンの重要な用語を詳しく説明します。チェーンの仕様をガイドバーや電源に適合させるための明確なフレームワークを提供します。当社は、さまざまなカッター スタイルと安全プロファイルの間のトレードオフを評価し、お客様が切断ニーズに合わせて適切な選択を行えるようにします。
厳密な互換性: チェーンソー チェーンは、ソーのピッチ、ゲージ、ドライブ リンク数と正確に一致する必要があります。これらは、ガイドバーとドライブスプロケットによって決定される、交渉の余地のない仕様です。
電源の最適化: 最新のバッテリー駆動のチェーンソーには、抗力を低減しバッテリーの稼働時間を最大化するために特殊な狭いカーフ チェーンが必要ですが、大排気量ガスソーには頑丈な標準カーフ チェーンが必要です。
カッタープロファイルのトレードオフ: フルチゼルチェーンはきれいな木材で最大の切断速度を提供しますが、セミチゼルチェーンは汚れた木材や凍結した木材で優れたエッジ保持力を得るために絶対的な速度を犠牲にします。
安全分類: チェーンはキックバックの可能性によって分類されます (ANSI 規格)。低キックバック (グリーンラベル) チェーンは消費者向けに安全バンパーを備えて設計されていますが、標準 (イエローラベル) チェーンは訓練を受けた専門家に限定されています。
メンテナンスが寿命を左右する: 最高品質のチェーンであっても、バーの早期摩耗や危険なキックバックを防ぐために、正確な張力調整、ファイルとカッターの正しい一致、頻繁な角度指定の研ぎが必要です。
目次

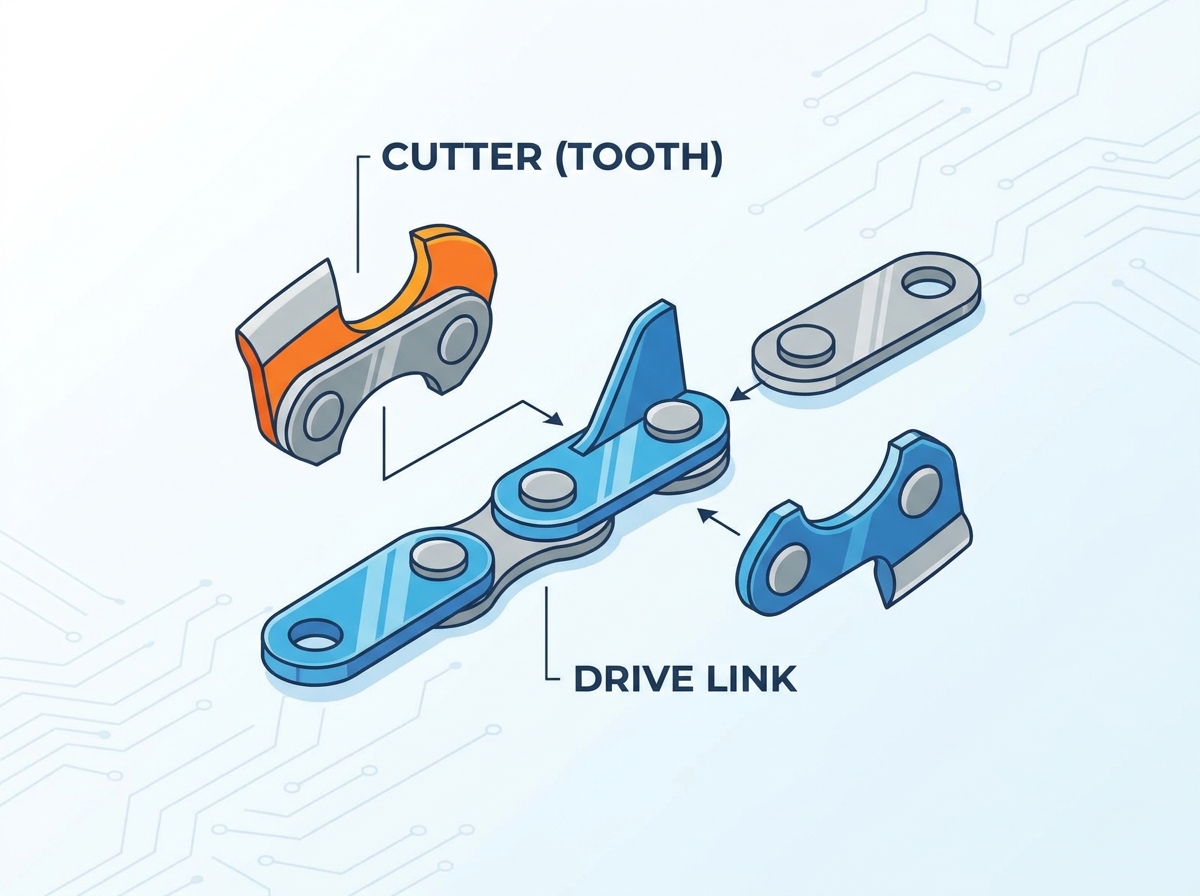

購入者は、個々のコンポーネントがどのように相互作用するかを理解していなければ、チェーンのオプションを適切に評価することはできません。チェーンは、切断する鋸、ガイドバー、木材とシームレスに連動する必要があります。これらの部品を知っておくと、現場で摩耗を特定し、適切な交換品を選択するのに役立ちます。
ドライブリンクは、ガイドバーの溝内に収まるチェーンの下部部分です。ドライブスプロケットと噛み合ってチェーンを前進させます。ドライブリンクは、バーオイルを均一に分配して摩擦を軽減しながら、おがくずや破片を溝から取り除くのにも役立ちます。ドライブリンクをよく見ると、ガイドバーの全長にわたってバーオイルを捕まえて運ぶために特別に設計された小さな穴またはくぼみに気づくでしょう。
タイストラップはチェーンシャーシの側面を固定します。それらはピボットポイントとして機能するリベットによって固定されています。これらのリベットにより、チェーンがバーノーズの周りやドライブスプロケット上を移動するときにチェーンがスムーズに曲がることができます。現場でチェーンが切れるときは、ほとんどの場合、不適切な張力や潤滑不足によるリベットの破損やタイストラップのひび割れが原因です。
カッターは木の繊維を切断する鋭利な歯です。各カッターのすぐ前には、一般にレーカーと呼ばれる深さゲージが設置されています。深さゲージは、パスごとに除去される木材チップの正確な厚さを示します。レーカーが高すぎると、カッターが木材に食い込むことができません。低すぎると、カッターが木材を掴みすぎて、鋸が動かなくなったり、激しく振動したり、オペレーターに向かって反動したりする原因になります。
多くのチェーンには、安全性を向上させるために設計された構造追加機能が組み込まれています。バンパードライブリンクまたは特別に角度を付けたタイストラップは、破片をそらすのに役立ちます。これらは、バーノーズの上象限にあるキックバックゾーンにカッターが深く引っかかりすぎるのを防ぎます。これらの機能は消費者向けチェーンでは標準ですが、プロ用チェーンではボアカットを可能にするために削除されることがよくあります。
成分 | 一次機能 | 現場検査のヒント |
|---|---|---|
ドライブリンク | スプロケットをかみ合わせ、溝をクリアし、オイルを運びます | 下端にバリやピーニングがないか確認してください |
ネクタイストラップ | ドライブリンクとカッターを接続します | リベット穴付近のヘアラインクラックを探す |
リベット | チェーンの柔軟性のピボットポイントとして機能します | ヘッドが同一平面上にあり、過度に摩耗していないことを確認してください |
カッター | 木の繊維を切断します | 証印をチェックして適切な歯の長さが残っていることを確認してください |
デプスゲージ | 切りくず厚さを制御 | デプスゲージツールを使用して測定し、適切なクリアランスを確保します |
チェーンをチェーンソーに物理的に取り付けるには、3 つの厳密な技術的側面を評価する必要があります。これらの寸法を推測すると、チェーンが脱線したり、鋸に損傷を与えたり、完全に取り付けられなかったりする可能性があります。不一致のチェーンを強制的に機能させることはできません。
ピッチは、3 つの連続するリベット間の距離を 2 で割ったものとして定義されます。一般的なピッチ サイズには、1/4"、0.325"、3/8"、および 0.404" があります。チェーンのピッチは、パワーヘッドのドライブ スプロケットとバー ノーズのスプロケットの両方に完全に一致する必要があります。 3/8 インチ スプロケットで 0.325 インチ チェーンを動かそうとすると、ドライブ リンクが適切に装着されず、即座にスプロケットとチェーンが破損します。
ゲージとはバーの溝に収まるドライブリンク部分の厚みを指します。標準ゲージは .043"、.050"、.058"、および .063" です。ゲージが一致しないと、実装に重大なリスクが生じます。チェーンが太すぎるとバーの溝に入りません。チェーンが細すぎると左右に傾いて不規則に切断され、バーレールの重大な損傷やチェーン脱線の原因になります。
チェーンの長さをインチ単位で測定することは非常に不正確です。ブランドが異なると、記載されている同じバーの長さでも必要なリンク数が異なります。たとえば、1 つの 20 インチ バーには 72 のドライブ リンクが必要ですが、別のバーには 74 のドライブ リンクが必要です。ドライブ リンク (DL) を数えることが、チェーンのサイズを正しく決定するための信頼できる唯一の方法です。
通常、必要な仕様はパワーヘッド近くのガイド バーのかかとに刻印されています。 「3/8 .050 72DL」のような数字が表示されます。バーのマーキングが頻繁な使用によって磨耗している場合は、ドライブ リンクに直接刻印されているメーカー固有の ID コードを探してください。これらのコードをオンラインまたはディーラーで相互参照して、正確なピッチとゲージを見つけることができます。
カーフとは、チェーンのカッターによる切り込みの幅のことです。適切な切り口幅の選択は、チェーンソーの動力源に大きく依存します。チェーンの切断プロファイルをエンジンのトルク出力に一致させる必要があります。
標準的なカーフ チェーンでは、木材の移動経路が広くなり、切断部分を引き抜くのにより多くの力が必要になります。高トルクに対応できるよう、より厚いシャーシ コンポーネントで構築されています。カーフの狭いチェーンは、より薄いカッターとドライブ リンクを備えており、通常は 0.043 インチのゲージで動作します。パスごとに除去する木材が少なくなり、抵抗が少なくなります。
狭いカーフチェーンはコードレスバッテリー駆動チェーンソーにとって重要です。除去する木材が少なくなるため、摩擦とモーターの抵抗が減少します。この効率により、バッテリーの稼働時間が大幅に延長され、連続的な切断中の電気モーターの過熱が防止されます。標準的なカーフチェーンをバッテリーソーに取り付けると、数分でバッテリーが消耗し、熱過負荷保護が作動する可能性があります。
大排気量ガスチェーンソーは大トルクを発生します。より高い張力と切削力に耐えるためには、標準的なカーフ チェーンが必要です。大型の 70cc ガスソーの狭いカーフチェーンは、重い負荷がかかると切れたり、早期に摩耗したりする危険があります。大型ガスエンジンの強力な牽引力により、狭いカーフチェーンはすぐに使用限界を超えて伸びてしまいます。
さまざまなカッター形状により、用途、切断速度、メンテナンス要件に基づいて特定の利点が得られます。適切なプロファイルの選択は、何をどこで切断するかによって異なります。あらゆる状況に最適な単一のカッタープロファイルはありません。
フルチゼルチェーンは高性能オプションです。角が四角い歯が特徴で、高い切断速度を実現します。きれいな緑色の木材で最もよく機能します。プロの伐採者は、大きくてきれいな木を素早く落とすためにフルチゼルを好みます。ただし、鋭利な角は土、岩、砂の樹皮などに触れるとすぐに鈍くなります。フルチゼルチェーンの刃先は、汚れに少し触れただけですぐにダメになってしまいます。
セミチゼルチェーンは弾力性のあるオプションです。角が丸いため、フルチゼルカッターよりもはるかに優れた摩耗条件に耐えられます。汚れた樹皮、枯れ木、切り株作業、または凍った木材に最適です。切断速度は若干遅くなりますが、手動で研ぐまでの刃の保持期間が大幅に長くなります。チッパーチェーンはさらに丸みを帯びており、通常、極度の汚れた条件や古い低速のこぎり用に予約されています。
標準のラウンドグラウンドチェーンでは不十分な特定の専門用途向けに、ニッチなソリューションが存在します。
ヘキサチェーンは独自の V 字型研磨を採用しており、セミチゼルよりも速い切断が可能で、従来の四角研磨プロファイルよりも研ぎやすいです。これらのチェーンには特定の 6 面ファイルを使用する必要があります。
角地チェーンは、西海岸の専門的な伐採用途に使用されています。複雑な切断角度を維持するには、特殊な平ヤスリや精密グラインダーホイールが必要です。非常に速いですが、現場で手で研ぐのは非常に困難です。
超硬チップチェーンは、救助活動、火で硬化した木材、標準的なスチールでは即座に破損する解体作業などの極限環境向けに設計されています。高価であり、研ぐにはダイヤモンドホイールが必要です。
カッタープロファイル | 最優秀アプリケーション | 研ぎの難易度 | 汚れに対する耐久性 |
|---|---|---|---|
フルチゼル | きれいな緑の木材 | 中程度（丸ヤスリ） | 非常に低い |
セミチゼル | 汚れた木、薪 | 中程度（丸ヤスリ） | 高い |
正方形の地面 | プロの伐採 | 高(フラットファイル/グラインダー) | 低い |
超硬チップ | 解体、救出 | ダイヤモンドホイールが必要です | 過激 |
カッター間の距離を変更すると、切断速度、振動、パワーヘッドの抵抗に影響します。シーケンスが異なれば、電力とチップクリアランスの管理方法も異なります。通常は、24 インチより長いバーの順序のみを考慮します。
標準シーケンス チェーンには、1 つおきのタイ ストラップにカッターが付いています。この配置は 24 インチ未満のバーに最適です。最もスムーズな切断が可能ですが、木材にすべての歯を引き抜くには最大のエンジン出力が必要です。ほとんどの民生用およびミッドレンジのプロフェッショナル用のこぎりには、標準のシーケンス チェーンが装備されています。
セミスキップ チェーンは、カッター間に 1 つと 2 つのタイ ストラップが交互に配置されたパターンを特徴としています。この設定では、切断速度と電力要件のバランスが取れています。一般的に 20 ～ 24 インチの中程度の長さのバーに使用されます。これにより、わずかに小さいパワーヘッドでも、カットで立ち往生することなく、より長いバーを引くことができます。
フルスキップ チェーンは、各カッター間に 2 本のタイ ストラップを備えているため、総歯数が大幅に減少します。この戦略的なカッターの除去により、幅広の木材の切りくずクリアランスが増加し、パワーヘッドにかかる抵抗が減少します。フルスキップは、28 インチを超えるバーでのプロ使用向けに評価されています。トレードオフとして、振動が増加し、切断が粗くなるため、小さな枝の剪定には適していません。
キックバックを理解することは、オペレーターの安全にとって重要です。選択したチェーンは、キックバック イベントの可能性と重大度に直接影響します。チェーンの安全性評価を自分の経験レベルに合わせる必要があります。
キックバック ゾーンは、ガイド バーのノーズの上四分円です。カッターがこのゾーンで引っかかると、回転力によってバーがオペレーターに向かって上方および後方に激しく動かされます。これはほんの一瞬で起こり、人間の反応時間よりも早く停止できます。チェーン ブレーキは主な防御手段ですが、チェーンの設計自体も防止において大きな役割を果たします。
チェーンは ANSI 規格によって分類されています。業界では、パッケージに色分けシステムを使用しています。グリーンラベルチェーンはキックバックが少なく、ANSI B175.1 規格を満たしています。イエローラベルのチェーンはプロ仕様であり、高いキックバックの可能性があります。これらのラベルを決して無視してはいけません。
グリーンラベルのチェーンは、傾斜深さゲージとバンパードライブリンクを備えています。これらの追加により、枝や木の繊維がキックバックゾーンを通過するときにカッターから遠ざけ、深く食い込みすぎるのを防ぎます。これにより、ボアカットはほぼ不可能になりますが、通常の座屈や伐採中に鋸がキックバックする可能性は大幅に減少します。
住宅所有者や時々使用する人は、のこぎりにキックバックの少ないチェーンを義務付ける必要があります。専門家は、ボアカットやプランジカットを実行し、より速い生産速度を達成するためにイエローラベルのチェーンを選択します。ただし、プロのチェーンには、専門的なトレーニング、頑丈なチェーンソーのチャップ、フェイスシールドを備えたヘルメットシステムなどの緩和手順が必要です。
適切なメンテナンスがチェーンとガイドバーの寿命を左右します。張力や切れ味を無視すると、性能が低下し、危険な動作状態になります。チェーンが鈍いと、のこぎりを押す必要があり、疲労が増し、事故の危険性が高まります。
スナップテストを実行して張力を確認します。チェーンをバーの底から引き下げます。たるむことなくバーの溝にきれいに収まるはずです。張力要件は、コールド チェーンとホット チェーンで異なります。熱収縮によるクランクシャフトベアリングの固着や損傷を防ぐため、使用後は必ずホットチェーンを緩めてください。
のこぎりの電源がオフになっていて、エンジンが冷えていることを確認してください。
バーナットを少し緩めます。
ガイドバーのノーズを上に持ち上げます。
タイストラップがバーの下部レールに接触するまで、テンションネジを回します。
スナップテストを実行します。
バーノーズを持ち上げながらバーナットを締めます。
研磨するには、正しいヤスリの種類と直径をチェーンの仕様に適合させる必要があります。間違ったヤスリを使用すると、切断角度が崩れ、チェーンが破損する可能性があります。
丸ヤスリはセミチゼルチェーンとフルチゼルチェーンに標準装備されています。ピッチ サイズと一致する必要があります。通常、3/8 インチ ロー プロファイルの場合は 5/32 インチ、.325 インチの場合は 3/16 インチ、標準 3/8 インチの場合は 7/32 インチです。
六角ヤスリは特殊なヘキサ研削に特に必要です。
時間の経過とともに歯が短くなるため、カッターの摩耗に合わせてレーカーをやすりで削るには、平ヤスリとデプスゲージツールが必須です。
チェーンが特定の摩耗基準を満たした場合は、チェーンを交換する必要があります。摩耗したチェーンを使用すると、ドライブスプロケットやガイドバーのレールが損傷します。
カッターの長さは、トッププレートに刻まれた証印を超えて摩耗します。
検査中にドライブリンクやリベットの破損、亀裂、または緩みを発見しました。
カッターの長さが不均一であると、鋸が曲がって切断され、ヤスリで修正することができません。
チェーンは金属や岩に衝突すると深刻な損傷を受け、安全に削り出すことができません。
適切なチェーンソー チェーンを選択するには、お使いのソーに正しい仕様を適合させ、耐用年数を通じて適切にメンテナンスすることから始まります。適切なチェーンは切断効率を向上させ、安全性を高め、ガイドバーとパワーヘッドを不必要な摩耗から保護します。
Zhejiang TriLink Huihuang は、チェーンソーチェーン、ガイドバー、林業切断ソリューションの専門メーカーです。高度な製造技術、厳格な品質管理、豊富な OEM/ODM 経験により、同社は世界中の林業専門家、販売代理店、屋外動力機器ブランドに信頼性の高い切断製品を供給しています。
ワイヤー ブラシでガイド バーを清掃し、ピッチ、ゲージ、ドライブ リンク数の刻印された仕様番号を見つけます。
バースタンプが判読できない場合は、現在のドライブ リンクを手動で数え、数え間違いを避けるために開始リンクをマーカーでマークします。
パワーヘッドの変位またはバッテリー電圧を確認して、標準カーフまたは狭いカーフの設定が必要かどうかを判断してください。
新しいチェーンを購入する前にメーカーの互換性表を参照し、ドライブ スプロケットが選択したピッチと一致していることを確認してください。
A: はい、ピッチ、ゲージ、ドライブリンク数が鋸の要件に正確に一致する限り、ブランドは交換可能です。これらの寸法は、ブランド名ではなく、ガイド バーとスプロケットによって決まります。
A: ガイドバーのかかとに刻印された番号を探してください。摩耗している場合は、手動でドライブ リンクを数え、ノギスを使用してゲージを測定するか、ドライブ リンクに刻印されているメーカー コードを確認してください。
A: .325 ピッチは小さくて軽く、通常 55cc 未満のミッドレンジのこぎりで使用されます。 3/8 ピッチはより大きく、より多くの電力を必要とし、60cc を超えるプロ用のこぎりでは標準です。異なるドライブスプロケットが必要です。
A: 急速な鈍化は、通常、土、岩、または地面に当たると発生します。摩耗状態でフルチゼルチェーンを使用したり、不適切な深さゲージの高さで切断したりすると、早期に刃先が失われる原因になります。
A: これらは、チェーンのピッチとゲージに関連するメーカー固有の ID コードです。たとえば、オレゴン州では、正確な交換仕様を見つけるために相互参照できる特定の番号付けシステムを使用しています。
A: アプリケーションによって異なります。フルチゼルは、きれいな緑色の木材ではより速く切断できますが、汚れた状態ではすぐに鈍くなります。セミチゼルは切断速度が若干遅くなりますが、汚れた木材や凍った木材を切断する場合、切れ味がずっと長く続きます。
