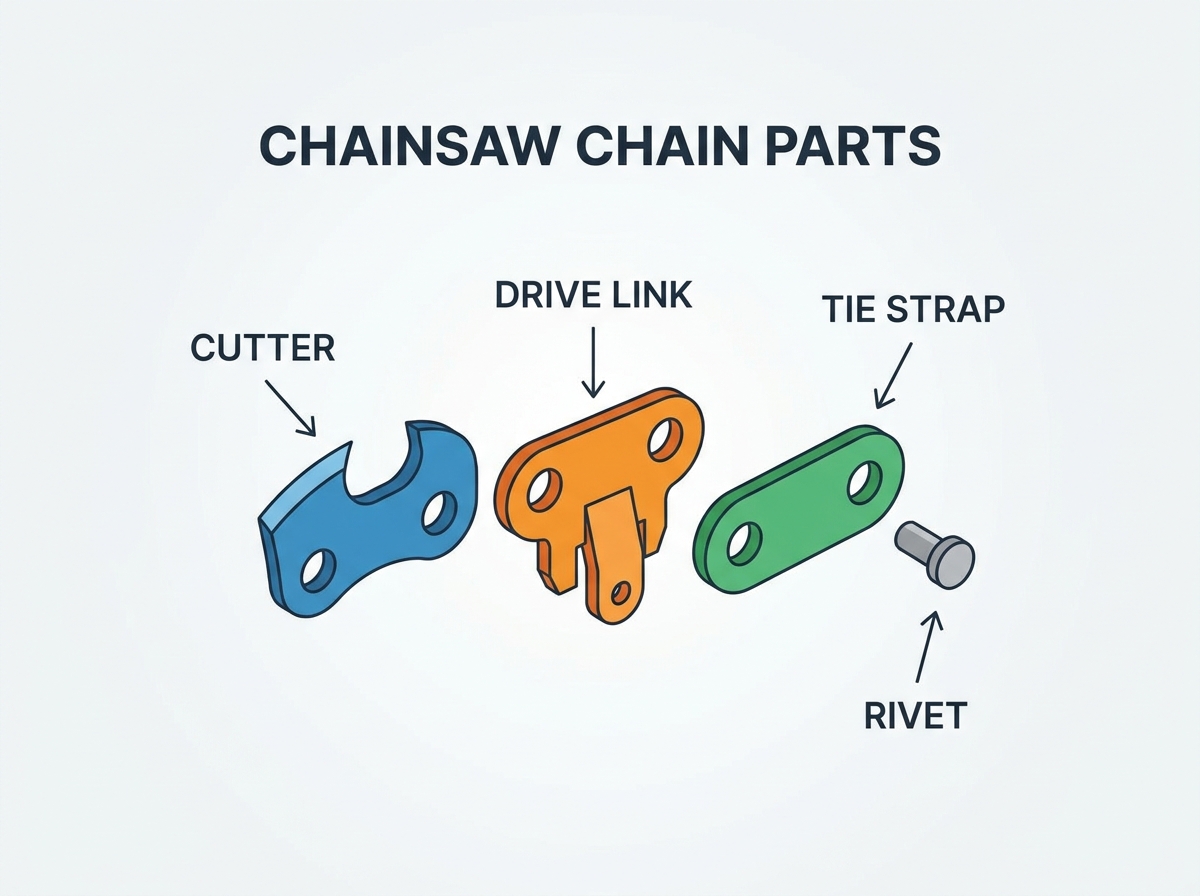

チェーンソーの効果と安全性は、切断ループを構成する特定のコンポーネントによって決まります。オペレータは、チェーンの構造の誤解により、切断性能の低下、装置の摩耗の加速、または危険なキックバックを頻繁に経験します。間違った交換用チェーンを選択したり、特定のコンポーネントの摩耗を特定しなかったりすると、機器のダウンタイムや安全上の問題が発生します。の 4 つの主要コンポーネント チェーンソーチェーン(カッター、ドライブリンク、タイストラップ、リベット) を分解することで、オペレーターは摩耗パターンを正確に診断し、修理と交換のオプションを評価し、ガイドバーと用途に必要な正確なチェーン仕様を選択できます。これらの部分を理解することで、現場での致命的な失敗を防ぐことができます。金属が木材やガイドバーとどのように相互作用するかを正確に知る必要があります。鋸を最高のパフォーマンスで動作させ続けることができるように、各部品の機械的機能を分解します。
コンポーネントの相乗効果: カッター、ドライブ リンク、タイ ストラップ、およびリベットは正確に位置合わせして動作する必要があります。 1 つのコンポーネントが故障すると、チェーン ループとガイド バー全体が損傷します。
互換性は交渉の余地のないものです。ドライブ リンクは、チェーンソーのスプロケットとガイド バーの溝との互換性に必要な正確なピッチとゲージを決定します。
カッターによって決まる性能: カッターのプロファイル (フル チゼル、セミ チゼル、またはロー プロファイル)、その方向、深さゲージの高さによって、切断速度、仕上がり、キックバックのリスクが決まります。
修理の実現可能性: 個々の損傷したカッターやタイストラップは専用のチェーンブレーカーやリベットスピナーを使用して交換できますが、全体的なリベットの摩耗やタイストラップの伸びはチェーン全体の交換が必要です。
目次
チェーンを購入または修理するために評価するには、オペレーターはまず、個々の部品の構造ベースラインと機械的機能を理解する必要があります。チェーンがどのように構築されているかを知らなければ、切断の問題を解決することはできません。すべてのループは、木の繊維をスライスし、切りくずを除去し、スチールレール上でスムーズに走行できるように設計された特定の一連の金属部品で構成されています。
カッターはチェーンの作業端として機能します。木の繊維を切断するという実際の物理的な作業を行います。標準的なカッターは、上プレート、側プレート、およびカッティングコーナーを備えています。側板は木の板目を切断します。上部プレートはノミのように機能し、切り口から切断された木材チップを持ち上げます。切断コーナーは、これら 2 つのプレートの交差点です。衝撃の矢面に立たされ、土や岩にぶつかったときが最も早く鈍くなります。
デプスゲージは刃先の直前に設置されます。多くのオペレータはこれをレイカーまたはドラッグと呼んでいます。カッターの食い込み深さを制御します。デプスゲージの上部とトッププレートの間の高さの差によって、カッターがどれだけの厚さの木材チップを受け入れるかが決まります。デプスゲージが高すぎると、カッターが木材に届きません。低すぎると、カッターが木材をつかみすぎて、鋸が失速したり、激しくキックバックしたりする原因になります。
カッターシーケンスは切りくずクリアランスとエンジン負荷に影響します。標準的なシーケンスでは、各カッターの間に 1 本のタイ ストラップを配置します。これによりスムーズな切断が可能になりますが、高いエンジン出力が必要になります。セミスキップおよびフルスキップシーケンスでは、カッター間の間隔がさらに広がります。フルスキップ チェーンは、カッター間に 2 本のタイ ストラップを配置します。これにより、一度に木材に噛み合う歯の数が減ります。長いガイドバーでも切りくずをより早く除去し、エンジン回転数を高く保ちます。また、左側と右側のカッターを交互に使用する必要があります。この方向により、横方向の切削力のバランスがとれます。一方向を向いているカッターが多すぎると、鋸がその側に引っ張られて、湾曲した切断が生じます。
ドライブリンクはドライブスプロケットと直接噛み合います。エンジンからの回転力をチェーンに伝達します。ドライブリンクがなければ、チェーンはバーの上に乗っているだけになってしまいます。ドライブ リンクとスパー スプロケットの相互作用は、フローティング リム スプロケットとは異なります。平スプロケットは、固定された星型の歯でチェーンを駆動します。ドライブリンクはこれらの歯の間にあります。フローティングリムスプロケットは滑らかなスプラインドラムを使用しています。ドライブリンクはリムの内側に収まり、チェーンがバーの溝と完璧に位置合わせされます。リム スプロケットは、よりスムーズな動力伝達を実現し、ドライブ リンクの摩耗を軽減します。
ドライブリンクはまた、チェーンがガイドバーの溝内でスムーズに移動することを保証します。ドライブリンクの下部はタングと呼ばれ、溝の中に収まります。ボートの舵のような役割を果たし、高速で移動するときにチェーンを真っ直ぐに保ちます。タングが溝に対して薄すぎると、チェーンが左右に傾きます。厚すぎると固着してしまいます。
これらのリンクは重要な潤滑機能を実行します。ドライブリンクタングは、パワーヘッドのリザーバーからプルバーオイルを取り出します。このオイルはバーの溝の底に沿って運ばれ、ガイド バーのレールに沿って均等に分配されます。多くのドライブリンクには、余分なオイルを保持するために特別に設計された小さな穴またはディンプルが付いています。この分布がなければ、チェーンとバーの間の摩擦により数分以内に金属が溶けてしまいます。
タイストラップはカッターとドライブリンクを接続します。それらは連続した柔軟なループを形成します。チェーンのシャーシと考えることができます。タイ ストラップの平らな下面は、ガイド バー レールに直接乗ります。この表面は、垂直方向の切削圧力に対する主な耐荷重領域として機能します。鋸を丸太に押し込むと、タイストラップがその下向きの力をガイドバーのスチールレールに伝えます。
標準的なタイ ストラップは、2 つの穴のある平らな金属片です。カッターの反対側に位置してチェーンのバランスをとります。プリセットされたタイストラップの片側には工場で取り付けられたリベットが付いています。チェーン ループを安全に結合するには、プリセットを使用します。チェーンを切断して短くしたり、壊れたリンクを修理したりする場合は、新しいプリセット タイ ストラップを使用して元に戻す必要があります。古いタイストラップを再利用すると、ループの構造的完全性が損なわれます。
リベットは、安全で高張力のピボット ポイントを提供します。これらはカッター、ドライブリンク、タイストラップを一緒に保持し、チェーンがバーノーズとスプロケットの周りでスムーズに動くことを可能にします。チェーンソーチェーンは本質的に頑丈な自転車チェーンです。毎分数千回転で狭い半径で曲げる必要があります。
リベットには厳密な冶金的特性が必要です。極端な回転速度や厳しい横方向の力にせん断を発生させることなく耐えられるよう、高周波焼入れが施されています。リベットの中心はドライブリンクの座面として機能します。リベットの端を回転させて、タイ ストラップを所定の位置に保持するフランジを作成します。リベットが切断されると、チェーンが切れてオペレーターに向かって跳ね返されます。
これらのコンポーネントのさまざまなバリエーションが特定の切断用途にどのように適合するかを評価することで、成功基準が決まります。汚れた薪を切る場合と同じチェーンを、きれいな木材を伐採する場合に使用することはできません。コンポーネントの物理的形状によって、切断時に鋸がどのように動作するかが決まります。
フルチゼルカッターは直角のコーナーが特徴です。側板と天板は90度の鋭角で接合されています。きれいな木材で高い切断速度を実現します。プロの木こりは、木の繊維を効率的に切断するため、フルチゼルを好みます。しかし、その鋭い角は、土や岩、凍った樹皮に触れるとすぐに鈍くなります。
セミチゼルカッターは丸い角を使用しています。側板と上板との間の移行部は湾曲している。完全なノミよりもわずかに切断が遅くなりますが、汚れた木材や凍った木材では刃をはるかに長く保持します。丸い角は、衝撃を直接吸収するのではなく、研磨材をそらします。枯れて汚れた木を扱う薪切断者や樹木医は、半ノミチェーンに頼っています。
薄型カッターは消費者向けの鋸に適しています。シャーシが短く、切断角度が浅いのが特徴です。キックバックのコンプライアンスを低減し、より安全な操作を実現します。通常、電動のこぎり、ポール剪定機、50cc 未満のガスのこぎりには薄型チェーンが使用されています。
カッタースタイル | コーナー形状 | 最優秀アプリケーション | 汚れに対する耐久性 |
|---|---|---|---|
フルチゼル | 四角 | きれいな木材、プロの伐採 | 非常に低い |
セミチゼル | 丸い | 薪、汚れた樹皮、凍った木材 | 高い |
ロープロファイル | 丸型/浅型 | 家庭用鋸、剪定、枝払い | 適度 |
デプスゲージの高さは、カッターの角度と物理的な出力に直接相関します。適切なキャリブレーションにより、大きくて均一な木材チップが生成されます。校正が不十分だと細かいおがくずが発生します。カッターを研ぐと、トッププレートがヤスリで削られます。天板は後方に向かって下り傾斜しているため、ヤスリをかけるとカッターが短くなります。正しい高低差を維持するには、深度ゲージを下げる必要があります。
やすりの深さゲージが低すぎると、激しい噛み込みが発生します。カッターはエンジンが引き出せる量よりも多くの木材を掴みます。これにより、キックバックのリスクが高まり、激しい振動が発生し、エンジンが停止します。また、リベットに大きなストレスがかかり、チェーンの早期破損につながります。やすりをかけすぎると、切断が遅くなり、過度の摩擦が発生します。カッターが木材に届かないため、チェーンが丸太をこすり、熱とおがくずが発生するだけです。
ドライブリンクの測定を使用してチェーンの互換性を評価する必要があります。これらの数字を推測することはできません。ピッチは、3 つの連続するリベット間の距離を 2 で割ったものです。ピッチは鋸のサイズと電力要件を決定します。ピッチが大きくなると、チェーンのコンポーネントが大きくなり、重くなります。 60cc のこぎりは 3/8 インチピッチのチェーンを引くことができますが、30cc のこぎりで同じチェーンを引っ張ろうとすると行き詰まってしまいます。
ゲージはドライブリンクタングの正確な厚さです。ゲージをガイドバーの溝に完全に合わせる必要があります。これによりチェーンの脱落や固着を防ぎます。 0.050 インチ ゲージのチェーンを 0.058 インチ バーの溝に入れると、切断中にチェーンが横に傾きます。これにより、鋸が曲線で切断され、バーレールが急速に摩耗します。 0.058 インチのチェーンを 0.050 インチの溝に無理に押し込もうとすると、チェーンが結合して切れてしまいます。
測定タイプ | 一般的なサイズ | アプリケーションへの影響 |
|---|---|---|
ピッチ | 1/4インチ、3/8インチ LP、.325インチ、3/8インチ、.404インチ | スプロケットの互換性と鋸の出力クラスを決定します。 |
ゲージ | .043"、.050"、.058"、.063" | ガイドバーの溝幅に合わせてズレを防止します。 |
コンポーネントレベルの劣化を早期に特定することで、致命的な故障、ガイドバーの損傷、またはオペレータの負傷を防ぎます。チェーンは永遠に続くわけではありません。金属は摩擦や衝撃によって磨耗していきます。ループを定期的に検査して、ガイドバーが破損したりチェーンが切れたりする前に問題を発見する必要があります。
トッププレートとサイドプレートに石の衝突やワイヤーの損傷の兆候がないかどうかを検査します。クロムメッキの欠けは、重大な衝撃を示しています。クロムが剥がれると、その下のスチールは刃を保持できなくなります。切断性能を回復するには、損傷を超えてカッターをやすりで戻す必要があります。場合によっては、岩に衝突して切断角が完全に切断されてしまうことがあります。
カッターの研ぎが不均一であると、食い込み深さが不均一になります。左側のカッターを右側のカッターよりも多くヤスリで削ると、チェーンの左側の食い込みが小さくなります。これにより、切断パスが曲線になります。鋸は右に引っ張られます。また、タイ ストラップがバーの片側で激しく磨耗するため、この不均一な圧力によってガイド バー レールの摩耗が促進されます。
ピーニングとは、ボロボロになったドライブ リンクのタングを指します。タングの底がハンマーで叩かれてキノコ状に変形します。ドライブスプロケットの磨耗、チェーンの張力不足、または磨耗したバーの溝の底つきによりピーニングが発生します。チェーンが緩みすぎると、ドライブ リンクがスムーズに噛み合わずにスプロケットの歯に衝突します。この衝撃により金属が破壊されます。
磨耗したスプロケットは新しいドライブリンクを急速にダメにします。スパーまたはリムスプロケットに刻まれた溝は、タングを直ちに損傷します。ひどく摩耗したスプロケットに新品のチェーンを取り付けると、数時間以内にスプロケットがドライブリンクを噛み砕いてしまいます。ドライブリンクが損傷すると、バーオイルが分配されなくなります。ボロボロになったハギは油を効果的に運ぶことができません。この故障により急速な過熱が発生し、摩擦によりバー レールが青くなります。
「チェーンストレッチ」という概念はほとんどが神話です。チェーンは、リベットやタイストラップの内側座面が物理的に磨耗することで伸びます。金属自体は輪ゴムのように伸びません。チェーンが走行すると、摩擦によりリベットシャフトの鋼材とドライブリンクの穴が摩耗します。この微細な摩耗に 70 または 80 のドライブ リンクを掛けると、ループ全体が著しく長くなります。
チェーンに過度の横方向の遊びがないか点検してください。チェーンを水平に伸ばして、どれだけ横に垂れるかを確認してください。左右の曲がりはリベットの重大な摩耗を示します。チェーンが横方向に曲がりやすい場合は、リベットが摩耗し、安全に使用できなくなります。ガイド バー レールの広がりにより、タイ ストラップを傾けることができます。バーの溝が広すぎると、タイストラップは垂直方向のサポートを失います。これにより、タイストラップの底部が不均一に摩耗し、曲がった切断面が生じます。
チェーン ループを修理する場合と新しい交換品を購入する場合のコスト、安全性、運用効率を評価します。壊れたループを修正することが合理的な場合もあります。また、使い古された金属を回収しようとして時間を無駄にし、怪我をする危険がある場合もあります。
特殊なツールを使用すると、局所的な破損を修復できます。チェーンの残りの部分に十分な寿命が残っている場合は、石で損傷した 1 つのカッターまたは切れたタイ ストラップを交換することが可能です。修理中は正しいカッター順序を維持してください。左右の向きを完全に一致させる必要があります。左側のカッターを右側のカッターに交換すると、右側のカッターが 2 つ連続することになり、鋸が曲がって切断されます。
これを正しく行うには、ベンチに取り付けられたチェーン ブレーカーとリベット スピナーが必要です。古いリベットを打ち抜き、プリセットされたタイストラップを使用して新しいコンポーネントを挿入し、新しいリベットを回転させます。技術的なスキルにより、新しいリベットは結合せずにプロフェッショナルなドーム型の仕上がりを実現します。リベットを締めすぎるとジョイントが硬くなり、チェーンがバーノーズの周りで曲がりにくくなります。緩めすぎると負荷がかかりチェーンが切れてしまいます。
損傷したコンポーネントを特定し、隣接するタイ ストラップにマークを付けます。
チェーンブレーカーにパンチとアンビルを使用して、古いリベットを押し出します。
損傷した部品を取り外し、交換用のコンポーネントを挿入します。
新しいプリセット タイ ストラップと標準タイ ストラップを反対側に取り付けます。
リベット スピナーを使用して、リベットの頭を滑らかなドームに丸めます。
関節の柔軟性をチェックします。横方向に傾斜することなく自由に動く必要があります。
大量のユーザーは、100 フィートのリールのチェーンを購入することがよくあります。樹木医、伐採者、林業の専門家が独自のループを紡ぎます。このアプローチは、カット済みのループを購入する場合に比べて、高い投資収益率をもたらします。 100 フィートのリールでは、20 インチのバーに対して約 25 個のループが得られます。毎週チェーンを通過する場合、独自のループを回転させることで大幅なコストを節約できます。ただし、ブレーカーとスピナー ツールのコスト、およびループの組み立てに必要な時間を考慮する必要があります。
メーカーの工場出荷時の OEM チェーンとアフターマーケットの代替品を比較します。カッターの鋼の品質とクロムメッキの厚さを評価します。安価なアフターマーケットチェーンには、すぐに切れたり、すぐに伸びたりする柔らかい鋼が使用されていることがよくあります。工場でのリベットの潤滑方法もブランドによって異なります。プレミアム チェーンは、組み立て中にリベット接合部に高濃度のグリースを注入し、初期摩耗を軽減します。高品質の チェーンソーチェーン 交換により、寿命と安全性が保証されます。チェーンが切れると重傷を負う可能性があるため、数ドルを節約するためにチェーンの品質を妥協しないでください。
チェーンソーチェーンの各コンポーネントの構造と機能を理解することは、切断効率の向上、耐用年数の延長、安全上のリスクの軽減に役立ちます。チェーンソーの性能を最高の状態に保つには、定期的な点検、適切なメンテナンス、互換性のあるチェーン仕様の選択が不可欠です。
Zhejiang TriLink Huihuang は、ソーチェーン、ガイドバー、ハーベスター製品、および関連林業付属品を専門とするチェーンソーチェーンおよびガイドバーの専門メーカーです。自動化された生産機能、厳格な品質管理、および広範な OEM 経験により、同社は世界中の林業、造園、および屋外電力機器市場に信頼性の高い切断ソリューションを提供しています。
ソーを開始する前に、現在のチェーンに不均一なカッターの摩耗やドライブリンクのピーニングがないか点検してください。
ガイドバーに刻印されているピッチとゲージを見つけて、正確な交換互換性を確認してください。
次のカットを行う前に、専用のゲージツールとフラットファイルを使用してデプスゲージの高さを確認してください。
横方向の過剰な曲がりや目に見えるリベットの摩耗が見られるチェーン ループは、切れるのを防ぐために廃棄してください。
A: ドライブリンクはチェーンの下部分です。ガイドバーの溝に直接フィットします。チェーンソーのスプロケットと噛み合い、エンジンの動力を切断ループに伝達します。また、ドライブリンクはバーオイルをレールに沿って引っ張って分配し、過熱を防ぎます。
A: リベットが摩耗すると、チェーンの横方向の過度の柔軟性が生じます。適切なチェーンの張力を維持できないことに気づくでしょう。チェーン ループは目に見えて伸びますが、これは「チェーンの伸び」と呼ばれることが多く、これは実際にはリベット素材の物理的な摩耗です。
A: 標準のタイ ストラップは、2 つの空の穴がある平らな金属コネクタです。プリセットされたタイストラップには、片側にリベットがすでに恒久的に取り付けられています。プリセットを使用して、組み立てまたは修理中にチェーン ループの端を結合します。
A: デプスゲージとカッター上板との高低差により食い込み深さが決まります。カッターがどれだけの厚さの木材チップを採取するかが決まります。ゲージが低すぎると、鋸が激しく食い込み、キックバックの危険があります。
A: はい、単一のカッターを交換できます。ベンチマウントチェーンブレーカーとリベットスピナーが必要です。この修理は、チェーンの残りの部分がひどく摩耗したり伸びたりしていない場合にのみ安全かつ効果的です。
A: ピッチは、3 つの連続するリベット間の距離を 2 で割った値です。ゲージはドライブリンクタングの正確な厚さです。通常、ゲージがガイドバーの溝に完全に一致していることを確認するために、精密ノギスでゲージを測定します。
